Ensayo CPT en Peñalolén: Perfiles de Suelo sin Alteración

El piedemonte andino no admite suposiciones. En Peñalolén, la transición desde suelos coluviales gruesos hasta depósitos finos en las cercanías del canal San Carlos ocurre en pocos metros, y una caracterización errónea sale cara. El ensayo CPT proporciona un registro continuo de resistencia de punta y fricción lateral, sin perder detalle en lentes delgados que un SPT simplemente se salta. Cuando el proyecto está sobre la cota 900, donde el intemperismo granítico genera perfiles heterogéneos, esta densidad de datos evita rediseños de último minuto. Complementamos el perfil con una campaña de sondajes SPT si la grava es muy dominante, o con MASW para correlacionar la rigidez a pequeña deformación con los parámetros de penetración. En una zona donde la normativa sísmica NCh433 exige conocer el tipo de suelo hasta 30 metros, la interpretación de Robertson (2016) aplicada a los datos del piezocono define la clase de sitio sin depender solo del golpeo.

Medir qc y fs cada 2 cm revela lentes débiles que la perforación tradicional omite.

Método y cobertura

Un condominio en avenida Grecia, sobre la terraza fluvial del Mapocho, mostró un lente de limo de alta compresibilidad que no aparecía en los sondeos previos. El CPT lo detectó porque la resistencia de punta cayó de 12 MPa a 1,8 MPa en un espesor de 70 centímetros. Ese dato reorientó la fundación de losa corrida a pilotes cortos, evitando asientos diferenciales. El ensayo CPT en Peñalolén sigue la norma NCh 3402 y se ejecuta con un cono eléctrico de 10 cm² que registra qc, fs y presión de poros a intervalos de 2 centímetros. La velocidad de penetración se mantiene en 20 mm/s, controlada por el sistema hidráulico del equipo. Para perfiles con presencia de bolones, la correlación con calicatas es indispensable: la calicata permite ver la matriz, y el CPT entrega la resistencia de la fracción fina. En la zona alta de Diagonal Las Torres, donde el nivel freático aparece a 18 metros, la medición de presión de poros durante el ensayo identifica capas drenantes que modifican el régimen de consolidación.

Contexto regional

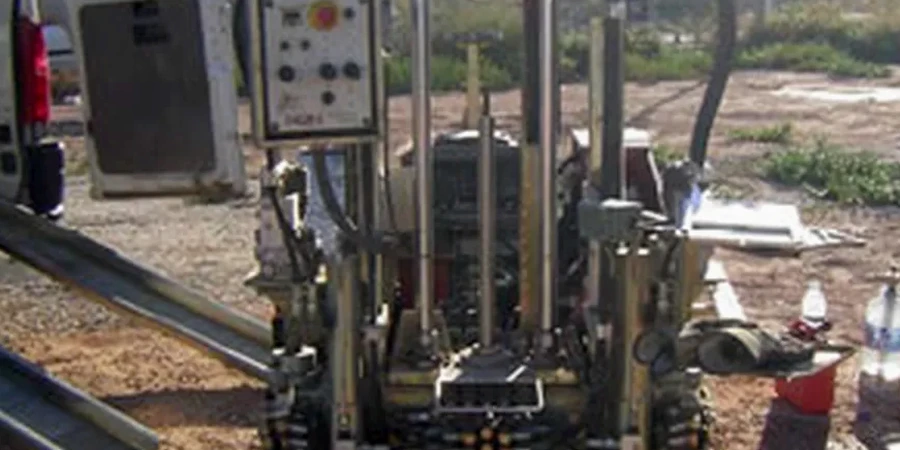

El camión penetrómetro pesa 20 toneladas y lleva un sistema hidráulico de empuje continuo. En Peñalolén, el acceso a sitios con pendiente superior al 15% en calles como Tobalaba alto exige evaluar la estabilidad del vehículo antes de posicionarlo. Un gato mal asentado sobre suelo suelto puede anular la verticalidad y dañar el cono contra una roca. El equipo técnico revisa la inclinación del mástil cada metro de avance; una desviación de más de 2 grados obliga a detener y recolocar. El riesgo de flexión del varillaje es real cuando se atraviesa un bolo errático: el sensor de sobrecarga corta el empuje automáticamente. La interpretación en gabinete también tiene trampas. Un valor alto de qc en grava limpia puede confundirse con un rechazo sobre roca, y sin un ensayo de refracción sísmica que confirme el basamento, se corre el riesgo de subestimar la profundidad real de fundación.

Datos técnicos

Parámetro	Valor típico
Capacidad de penetración	Hasta 50 MPa en puntal
Intervalo de registro	20 mm por lectura
Sensores del cono	Punta, fricción y presión de poros (u2)
Norma de ensayo	NCh 3402
Clasificación de suelo	Carta SBT de Robertson (2016)
Velocidad de penetración	20 mm/s ± 5 mm/s
Aplicación en licuabilidad	Método CPT-based de Robertson & Wride (1998)

Servicios técnicos asociados

Piezocono sísmico (SCPTU)

Adquisición de velocidades de onda de corte cada 0,5 m con geófonos triaxiales en el cono. Útil para obtener el perfil de Vs y calcular el módulo Gmax.

Perfil de resistencia continua

Registro de qc, fs y u2 con corrección por presión de poros para obtener el q_t neto. Aplicación directa en estimación de capacidad de carga de fundaciones profundas.

Correlación CPT-SPT

Conversión de qc a N60 mediante factores locales para las gravas arenosas de la Formación Santiago, validados con ensayos de penetración estándar en la misma malla.

Análisis de licuefacción

Evaluación del factor de seguridad ante licuación cíclica según el método de Robertson & Wride (1998), integrando la granulometría inferida del CPT.

Consultas frecuentes

¿Hasta qué profundidad puede penetrar el CPT en los suelos de Peñalolén?

Depende de la resistencia del suelo. En las gravas arenosas de la terraza fluvial, el equipo suele alcanzar entre 8 y 15 metros antes de encontrar rechazo por bolones. En los suelos finos de la zona baja, hacia la avenida Departamental, se han completado perfiles de 25 metros sin dificultad. La capacidad de empuje del equipo es de 20 toneladas.

¿Qué rango de inversión se maneja para un ensayo CPT en Peñalolén?

El costo de un perfil CPT en Peñalolén se ubica entre $77.000 y $133.000 pesos chilenos, dependiendo de la profundidad alcanzada y de si se requiere piezocono (medición de presión de poros) o cono sísmico adicional.

¿Es suficiente un perfil CPT para clasificar el tipo de suelo según la NCh433?

Sí, la clasificación sísmica del suelo puede obtenerse a partir del perfil CPT. La norma NCh433 permite definir el tipo de suelo usando la resistencia de punta normalizada y la razón de fricción, aplicando la carta de comportamiento de suelos (SBT) de Robertson. El procedimiento está detallado en el Decreto Supremo N°61.
